一、 概述

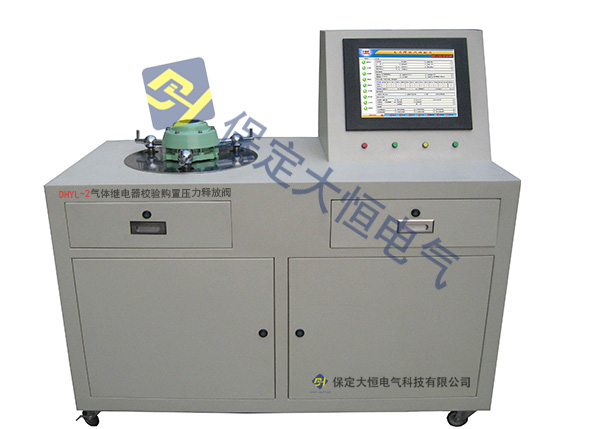

DHYL-2壓力釋放閥校驗臺（簡稱校驗臺）是一種壓力釋放閥校驗的新型設備，主要用于油浸式電力設備上的壓力釋放閥的校驗。校驗臺模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，采用計算機測控技術，通過實時采集高精度壓力傳感器的信號，并同步檢測動作信號，以達到準確校驗壓力釋放閥開啟壓力值和關閉壓力值的目的。

二、儀器特點

校驗臺能夠校驗壓力釋放閥的開啟壓力值、關閉壓力值和密封性能。進入系統主界面輸入相關參數后，系統會自動按照國標要求控制進氣速率（進氣的壓力增量）完成壓力釋放閥的開啟壓力值、關閉壓力值和密封性能校驗。

校驗臺采用全自動法蘭壓緊機構，操作方便，性能可靠，一次裝卡便可完成開啟壓力值、關閉壓力值和密封性能三項測試。

校驗臺采用計算機實時控制，計算機強大的數據處理及快速運算能力，直接控制所有操作，使整個系統更加快捷。

校驗臺存儲數量大，為方便查找，系統設置了豐富的查找及過濾功能，能快速方便地定位到所需的校驗數據；系統提供的報表樣式為系統明細報表，若用戶需要可為用戶定向升級報表。

校驗臺采用標準鍵盤和標準鼠標操作，顯示方式為14吋液晶顯示，系統界面全中文顯示、簡單直觀。

整機自動化程度高，測試速度快，測試數據準確，測試數據重復性好，適用于國產(F25～F130)及(F25～F200)等口徑壓力釋放閥的校驗。

三、技術指標

● 主機額定電壓：AC220V±10%、50Hz

● 主機額定功率：200W

● 空壓機額定電壓：AC380V±10%、50Hz，

● 空壓機額定功率：7.5KW

● 工作環境溫度：-10℃～+40℃

● 壓力檢測范圍：0～350kPa

● 壓力顯示分辨率：0.1kPa

● 密封性能試驗：9～190kPa，5～180min（用戶可選）

● 顯示方式：15吋液晶顯示屏

● 操作方式：標準鍵盤、標準鼠標及按鈕

● 打印方式：USB打印機、A4幅面中文打印

● 打印尺寸：標準A4紙張

● 外形尺寸：1400×700×1320mm(長×寬×高)

● 凈重：150kg
